Die CNC-Drehmaschine STYLE 510 eignet sich hervorragend für die Sonder- und Kleinserienfertigung sowie für die Nachbearbeitung. Geeignet für den Drehspezialisten, der schnell arbeiten, hochwertige Produkte herstellt und schnell zwischen Produkten wechseln will. Die STYLE-Drehmaschinen sind CNC-gesteuert, sehr leicht zu bedienen und bieten stets eine gute Sicht auf die Zeichnung und das Produkt. Auch die Handsteuerung für den erfahrenen Dreher funktioniert schnell und direkt.
Gerne unterstützen wir Sie!
Alex Meinema
Alex Bekema

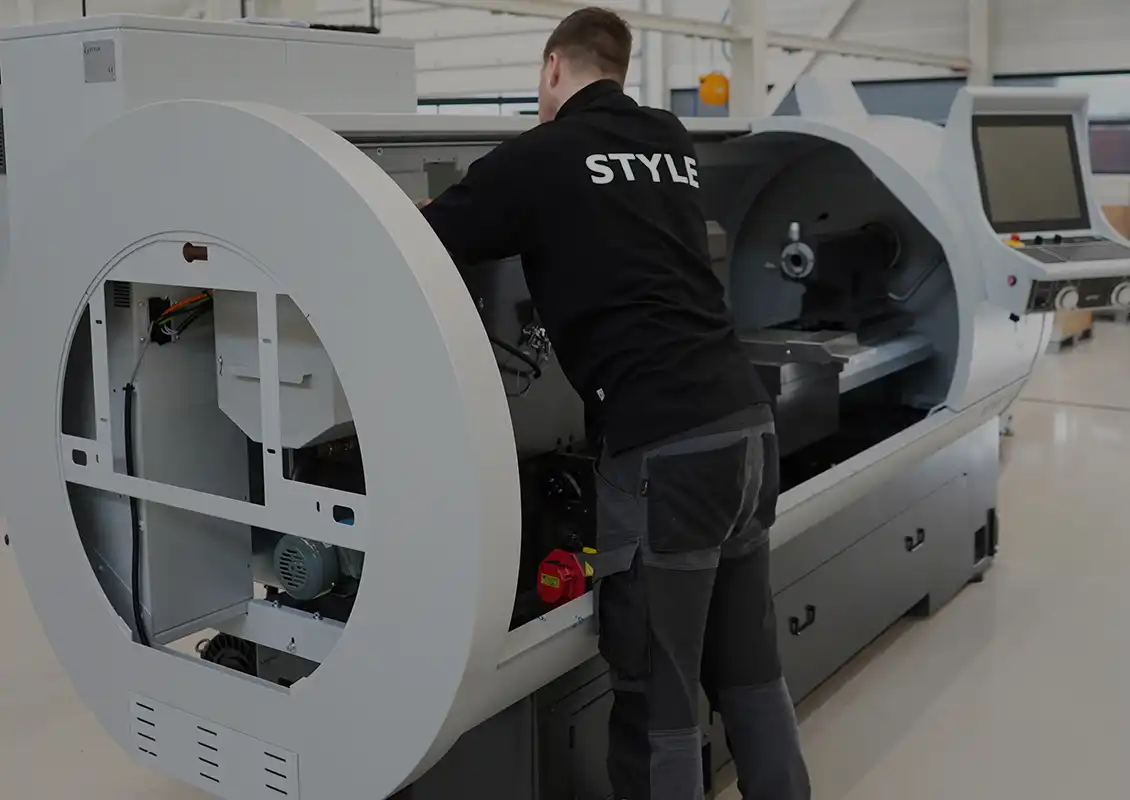

Die Drehmaschine STYLE 510 ist wie die anderen Maschinen der Serie komplett umhaust, so dass Späne und Kühlmittel in der Maschine verbleiben. Die Türen der Maschine können vollständig geöffnet werden und ein bequemer Zugang zur Maschine wird gewährleistet. Die Bezeichnung der Drehmaschine „510“ bezieht sich auf den Umlaufdurchmesser über dem Bett von 510 mm. Der Umlaufdurchmesser über dem Schlitten beträgt 300 mm. Die Spitzenweite beträgt standardmäßig 1350 mm, kann jedoch auch mit 1850 mm geliefert werden.
Programmierung vom Schreibtisch aus
Sie können alle Programme, die Sie ausführen möchten, auf einem USB-Stick speichern oder aber den Steuerungs-PC der Drehmaschine in Ihr Netzwerk integrieren. So können Sie Ihre Programme auch dann programmieren, wenn Sie sich nicht direkt an der Maschine befinden.
Maschine | STYLE 510 | |
---|---|---|
Drehdurchmesser über Bett | mm | 510 |
Drehdurchmesser über Schlitten | mm | 300 |
Abstand zwischen den Spitzen | mm | 1350 / 18501 |
Bettbreite | mm | 330 |
Max. Gewicht zwischen den Spitzen | kg | 600 / 7502 |
1 Mit dem größeren Reitstock beträgt der A.z.d.S. 1200/1700, 2 Möglich mit dem optionalen größeren Reitstock
Hauptspindel | STYLE 510 | |
---|---|---|
Max. Motorleistung (S6) | kW | 7.5 / 11 / 15 |
Spindelbohrung | ø mm | 80 / 102 |
Max. Spindeldrehzahl | rpm | 2500 (80) / 2100 102 |
Spindelnase | D1-8 |
X- und Z-Achse | STYLE 510 | |
---|---|---|
Eilgang | m/min | 8 |
Vorschub | m/min | 2 |
Reitstock | STYLE 510 | |
---|---|---|
Pinole | ø mm | 75 / 802 |
Pinolenhub | mm | 160 |
Pinolengröße | MK | 5 |
2 Möglich mit dem optionalen größeren Reitstock
Allgemein | STYLE 510 | |
---|---|---|
Gewicht | kg | 2700 / 3250 |
Maschinenabmessungen (L/B/H) | m | 3.2 x 1.8 x 1.8 (1350) |
3.7 x 1.8 x 1.8 (1850) |
Optionen | STYLE 510 |
---|---|
Automatischer Späneförderer | Option |
Automatischer Revolver | Option |
Positionierte C-Achse | – |
Automatischer Revolver mit angetriebenen Werkzeugen | – |
